Conditions normales d’essai (CNE) : 1000 W/m², 25 °C, AM1.5
Types de modèles |
/ |
ASP-SST2-noir |
Puissance maximale |
Pm(W) |
50 |
Tension à vide |
Voc(V) |
116.00 |
Courant de court-circuit |
Isc(A) |
0.640 |
Tension de puissance crête |
Vmp(V) |
86.37 |
Courant de puissance crête |
Imp(A) |
0.590 |
Intensité nominale maximale du fusible en série |
ICF (A) |
1.0 |
Courant inverse maximal |
IR(A) |
1.5 |
Tension Système Maximale |
VSYS(V) |
1000.0 |
cellule solaire de 3,2 mm + EVA de 0,5 mm et ruban de butyle + verre de 3,2 mm (châssis en alliage d'aluminium)

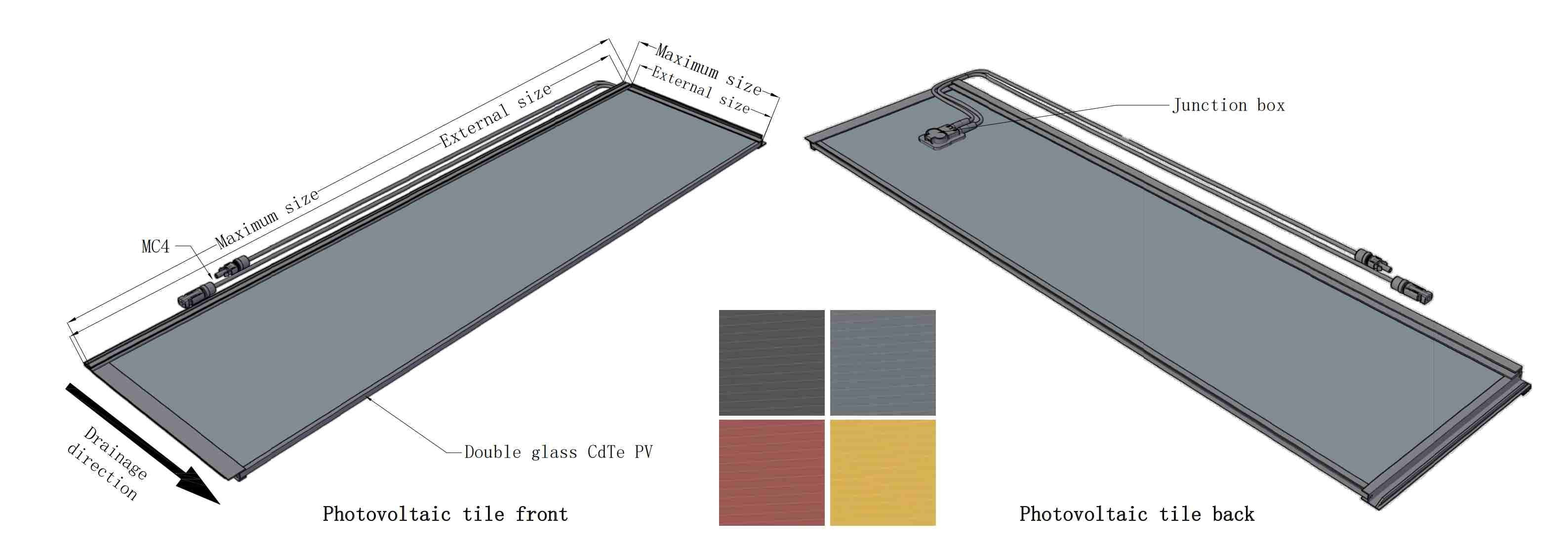

Dimensions de construction |
1237 × 330 mm (± 3 mm) |
Taille externe |
1222 × 296 mm (± 3 mm) |
Épaisseur |
27,5 mm (± 2 mm) |
Dimensions de recouvrement |
bord supérieur : 34 mm, Bord latéral : 15 mm |
Poids |
7.0kg |
Couleur |
Noir, cyan, rouge, or |
Mode étanche |
Étanchéité structurelle |
Cadre |
Alliage d'aluminium (épaisseur anodisée) |
Boîte de jonction |
arrière, IP68 |
Fil de liaison |
2,5 mm², 1100 mm (+) et 1100 mm (–) |
Connecteurs |
MC4 |
Diode de contournement |
10A |
Type de cellule |
Tellurure de cadmium (CdTe) |
Coefficients de température de Isc |
TKα (%/℃) |
+0.06 |
Coefficients de température de Voc |
TKβ (%/℃) |
-0.321 |
Coefficients de température de Pm |
TKv (%/℃) |
-0.214 |
Plage de température de fonctionnement |
(℃) |
-40 à +85 |
Capacité de charge |
±2400 (Pa) |
classe de résistance au feu |
Classe A |
Résistance à la grêle |
Résiste au test de grêle |
Pente minimale d'installation |
≥ 10° |
Modules photovoltaïques par palette |
(pièces) 27 |
Poids de la palette |
(kg) 200 |
Dimensions courantes des palettes |
(mm) 1280 × 1100 × 500 |
Modules photovoltaïques par conteneur de 40 pieds |
(pièces) 1512 |
· 3 ans de garantie sur les matériaux et la main-d'œuvre.
· Garantie de production d'énergie de 25 ans : 90 % de la puissance nominale pendant les 10 premières années et 80 % sur 25 ans.
