Panneau solaire bifacial Topcon 800 W

Overview

Overview

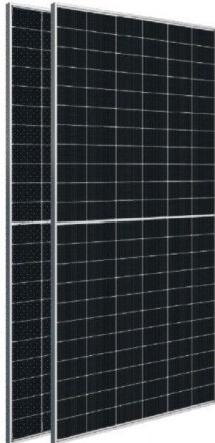

PWSOLAR 800 W bifacial Topcon MODULE MONOCRISTALLIN

PERFORMANCES AVANCÉES ET AVANTAGES DÉMONTRÉS

◆ Rendement de conversion élevé du module, jusqu’à 25,75 %, grâce à une conception innovante en demi-cellules

et à la technologie de cellules à multi-busbar (MBB).

◆ Faible coefficient de température et excellente performance à haute température ainsi qu’en

conditions de faible luminosité.

◆ Un châssis en aluminium robuste garantit que les modules résistent à des charges de vent allant jusqu’à 2400 Pa et à des charges de neige allant jusqu’à 5400 Pa.

◆ Fiabilité élevée face aux conditions environnementales extrêmes (résistance vérifiée aux essais de brouillard salin, d’ammoniac et de grêle).

◆ Résistance à la dégradation induite par potentiel (PID).

CARACTÉRISTIQUES ÉLECTRIQUES À DES CONDITIONS STANDARD (STC)

Modèle	PWDG800Wp-132M
Puissance maximale (Pmax)	800 W
Tolérance de Puissance	±3%
Tension en Circuit Ouvert (Voc)	51,10 V
Courant de court-circuit (Isc)	19,34 A
Tension à la puissance nominale (Vmp)	44,22 V
Courant à la puissance nominale (Imp)	18,09 A
Taille du module	2384 x 1303 x 33 mm
Conditions normales d’essai	Irradiance : 1000 W/m², Température : 25 °C, spectre AM : 1,5 G
Tension Système Maximale	1000 VCC / 1500 VCC
Température de fonctionnement	-40°C à +85°C
Efficacité du module	25.75%

CARACTÉRISTIQUES ÉLECTRIQUES À DES CONDITIONS STANDARD (STC)

NOCT	45 ± 2 °C
Coefficient de température de la tension (Voc)	-0,330 %/°C
Coefficient de température du courant de court-circuit (Isc)	+0,058 %/°C
Coefficient de température de la puissance (Pmpp)	-0,400 %/°C
Tolérance minimale de puissance	+/-10%
NOCT	45 ± 2 °C

Caractéristiques mécaniques

Type de cellule	Monocristallin (210 × 105)
Nombre de cellules	132 pièces (6 × 22)
Taille du module	2384 × 1303 × 33 mm
Poids	Environ 36,50 kg
Couvercle avant	verre trempé de 3,2 mm avec revêtement AR
Cadre	Alliage d'aluminium anodisé
Boîte de jonction	IP68, 3 diodes
Câble	4 mm² (0,006 pouce ?), positif : 300 mm, négatif : 200 mm ; la longueur peut être personnalisée
Connecteur	Compatible avec MC4 ou MC4
Capacité de charge maximale (Pa)	2400 (charge due au vent)/2400 (charge due à la neige)

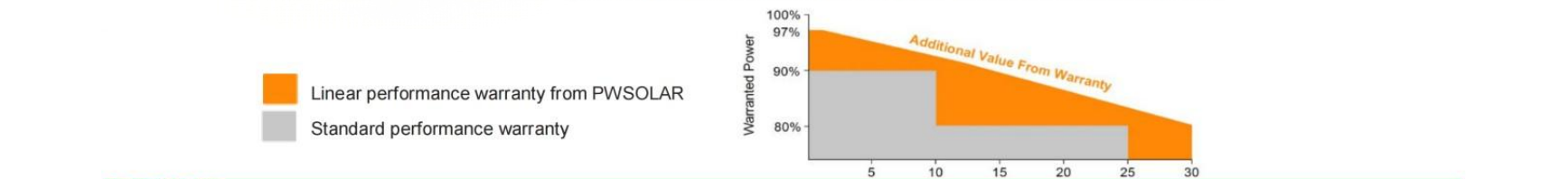

GARANTIE MODULE

garantie produit limitée de 12 ans ; garantie linéaire de puissance : 91,20 % de la puissance nominale au bout de 12 ans, 80,60 % de la puissance nominale au bout de 30 ans.
garantie produit de 20 ans ; garantie linéaire de puissance de sortie sur 30 ans.

800 (2).png

Emballage

Emballage standard : 36 pièces/palette ; quantité de modules dans un conteneur de 20 pieds : 240 pièces ; quantité de modules dans un conteneur de 40 pieds : 612 pièces

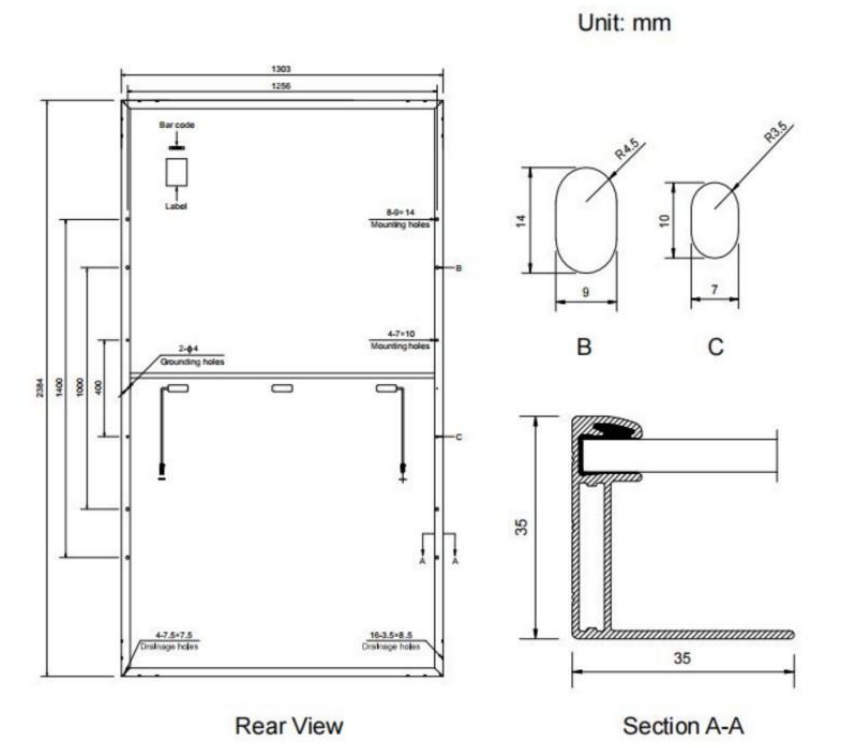

Plan technique

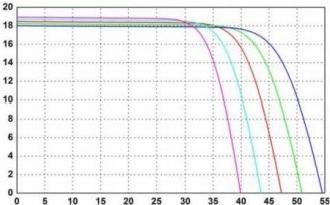

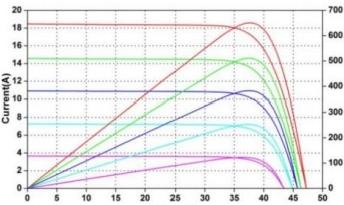

Courbes IV
