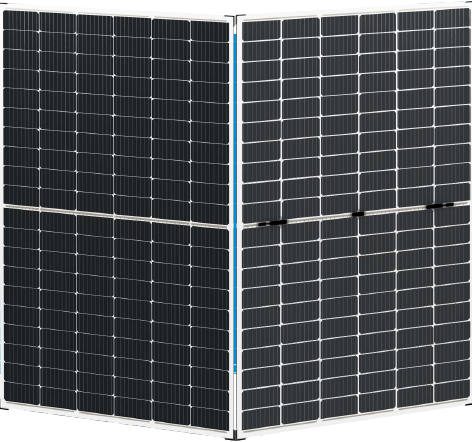

10% שקופה, 380W, פנל סולרי

ביצועים מתקדמים והנחות מוכחות

◆ יעילות המרה גבוהה של המודול – עד 20.60%, הודות לעיצוב חדשני של תאים חציוניים ולטכנולוגיית תאים עם מספר רב של פסי חיבור (MBB).

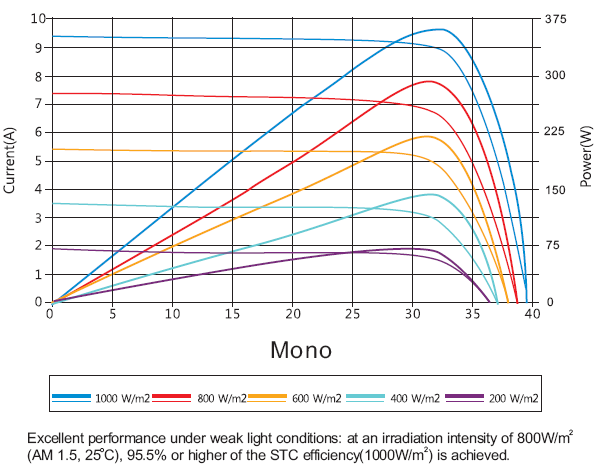

◆ מקדם טמפרטורה נמוך וביצועים מעולים בתנאי טמפרטורה גבוהה ואור נמוך.

◆ מסגרת אלומיניום עמידה מבטיחה שהמודולים יסבלו עומסים רוחיים עד 2400 פסקל ועומסי שלג עד 5400 פסקל.

◆ אמינות גבוהה בפני תנאי סביבה קיצוניים (עבר בהצלחה את מבחני ערפל מלח, אמוניה וברד).

◆ התנגדות לדרוג מושרה פוטנציאלית (PID).

◆ סיבולת הספק חיובית של 0 עד +5 וואט.

דגם

PWDG380Wp-120M

הספק מרבי (Pmax)

380W

הסובלנות של הכוח

0 עד +5 וואט

מתח מעגל פתוח (Voc)

41.80 וולט

זרם מעגל סגור (Isc)

11.61 אמפר

מתח במערכת הספק הנקוב (Vmp)

34.65 וולט

זרם במערכת הספק הנקוב (Imp)

10.98 אמפר

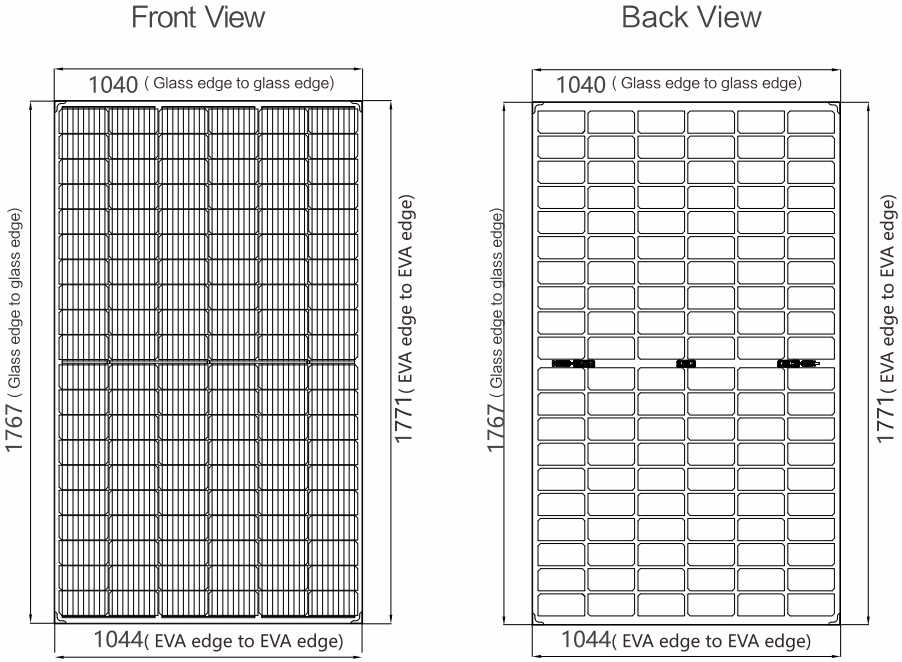

ממדים של המודול

1767 × 1040 × 6 מ"מ

תנאי בדיקה סטנדרטיים

עוצמת הקרינה: 1000 וואט/מ"ר, טמפרטורה: 25°צ, וספקטרום AM: 1.5G

מתח מערכת מרבי

1000VDC/1500VDC

טמפרטורת פעילות

40° צלזיוס עד +85° צלזיוס

יעילות המודול

20.60%

NOCT

45 ±2°צ

מקדם הטמפרטורה של המתח (Voc)

-0.330%/°צ

מקדם הטמפרטורה של הזרם (Isc)

+0.058%/°צ

מקדם הטמפרטורה של ההספק (Pmpp)

-0.400%/°C

סיבולת הספקה המינימלית

+/-10%

NOCT

45 ±2°צ

סוג התא

מונוקריסטליין

מספר תא

120 תאים (2 × 60)

ממדים של המודול

1767 × 1040 × 6 מ"מ

משקל

כ-25.50 ק"ג

זכוכית קדמית

זכוכית מצופה חצי-מוצקה בעובי 2.5 מ"מ

שכבה בינונית

EVA/POE/PVB

זכוכית אחורית

זכוכית מצופה חצי-מוצקה בעובי 2.5 מ"מ

מסגרת

ללא מסגרת

קופסת צומת

IP67, 3 דיודות

כבלים

4 מ״מ² (0.006 אינץ'²), תצוגה אנכית: 300 מ״מ

מחבר

MC4 או תואם MC4

קיבולת עומס מקסימלית (Pa)

2400 (עומס רוח)/2400 (עומס שלג)
